室内への配線引き込み方

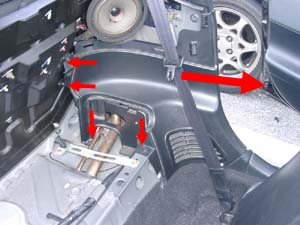

まずは室内からトランクへの配線通しを紹介します。 とりあえず、まずはリアパーソナルボックス等の内装を外します。 詳しくは↓のコーナーにて。 http://www.george24.com/~m_katoh/mainte/maint39.html 室内から、トランクへと通す穴は赤丸で印した所の穴を利用します。 おわり ・・・って、なんだか簡単な紹介になってしまいあｍしたね。 まぁ、一番大変な作業は内装を剥がす事ですので、そちらの紹介でほとんど終わり と言って良いです（笑） 内装を全部剥がさなくても、リアパーソナルボックスを外すだけでも配線を通そうと 思えば通せるかもしれません。 が、やはり全部剥がしたほうが簡単に通せると思いますよ。 あと、使うならば運転席後ろの穴よりも、助手席側に方が良いでしょう。 なぜならば運転席側の内装パネルには、オートエアコンのセンサーや手動開閉装 置の動力伝達部などがある為に、内装パネルを外す時に手間がかかるのですよ。 助手席側の方が簡単に内装パネルを外す事ができます。 トランクには、ここから通します。（写真はトランストップ仕様です） 矢印がある位置に、室内側の穴が見えます。 写真では見づらいですが、実際に見てみると明かりが見えるので分かり易いと思 いますよ。 ただ、やはり狭い所を通す事になりますので、通し用の針金などを使わないと配線 を通すのは難しいでしょうね。

デルソル会議室より引用

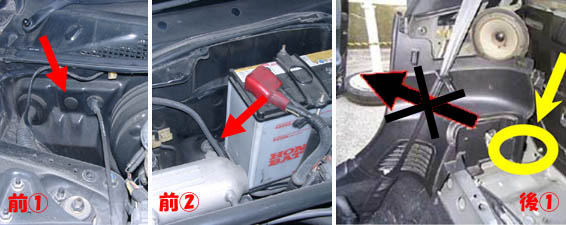

元ガンマ　さん お久しぶりです。元ガンマです。 少し教えていただきたいことができ、カキコします。 先日少し日本に帰る時間があったもので、日本に帰り、いろいろと愛車用品を買い 込んで来ました。 そこで少し前から気になっていた、アーシングキットや、電装関係を買ってきたので すが、エンジンルームから室内、そして室内からトランクへのコードのとりまわす際 に通すところが見当たりません。 どなたか詳しい方教えてください、そのあたりの写真などあるとなお有難いです。 おねがいします。 むーぶ 簡単な紹介ではありますが、今まで集めた情報によると エンジンルームから室内へ配線を引くには、前２の写真にあるバッテリー下のゴム 部から引き込める様です。 切り込みを入れるなり、外して別のシールを取り付けるなりすれば良いのではない でしょうか？ 前１の写真にある所からも引き込めそうな気がしますが、出きるかどうかは不明で す。経験者の方、情報提供お願いします〜(^^ゞ 室内からトランクへコードを引き込むには、リアパーソナルボックスを外す必要が あります。 座席後方のスピーカーの下あたりに丁度配線を通すに適した穴がありますよ。 運転席側にも助手席側にもありますが、経験者の方の話を総合すると助手席側の 穴が良いみたいです。（写真　後１　参照。写真は運転席側ですが、助手席側をイ メージして下さい） 情報提供：ヒロ＠和光さん、夜空さん とゆー訳で、元ガンマ　さん頑張ってくださいませ。 私が紹介した話は聞いた話ばかりで、実践が伴っていませんので、経験者の方の フォローをどしどしお待ちしております(^^ゞ ヒロ＠和光　さん むーぶさんの写真で言うと前�@に当たります。 通っているのはバキュームホースです。 http://www.geocities.co.jp/MotorCity-Rally/6041/buc-02.jpg これは前�Aに当たります。 通っているのはアーシングケーブルです。 http://www.geocities.co.jp/MotorCity-Rally/6041/eath-04.jpg むーぶさんの説明に補足です。 トランクから室内へ配線できるところは３つあります。 リアスピーカーの下（というか裏側辺り）に配線を通せるところがあります。 ボディ リアサイドパネルの内側というかそのあたりです。 これは両側にあります。 作業としてはリアの内装３つ（センター、スピーカーカバー）を外せば配線できます。 リアパーソナルボックスと助手席側の内装（パーソナルボックス横）を外すと隔壁の 下に配線できる穴があります。 リアについては画像が無いのですいません。 ＨＥＡＴ http://www.geocities.co.jp/MotorCity-Rally/6041/ 浜っ子　さん いつもお世話になってます。 先日アペックスのＥＣＶを購入したのですが、ワイヤー部分の取り付けが分かりま せん。 室内から、マフラー部分にとおしたいのですが、 　　・　ＥＧ2の室内（床下）から室外にとおせるところはありますか？ 　　・　穴あけしなければいけないのでしょうか？ ご存知のかた、お教えください！！
