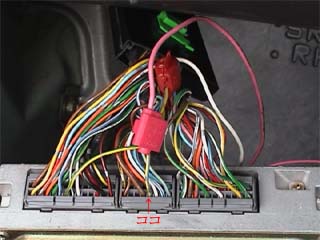

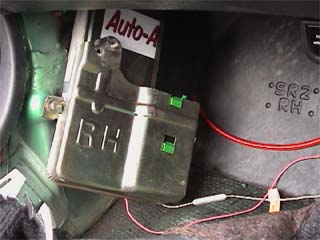

かつ さん この度、カーナビを購入したのですが・・・。 デルソルの車速パルスは、どこからとればよろしいでしょうか？ 絵もしくは写真など撮られた方いらっしゃますでしょうか。 平成４年式ＳＩＲ（MT）です。 宜しくお願いします。 とも＠PRO.3 さん http://www.blitz.co.jp/new-product/R-FIT/R-FIT_HONDA.pdf ※PDFファイルです。 参考までに、シビックフェリオの車速パルスの取り方を紹介したPDFファイルです。 ここでは、22ピンあるコネクターの中から黄青の配線に圧着したら良いそうです。 あ・・・でも、この絵ってECUのコネクターの形状が違う。 っていうか車種が違う（デルソルがないんですよ（＾＾；） というわけで他の方、フォローをよろしくお願いします（他力本願） ハチロク さん カーナビの事は良く知りませんが ＥＣＵから車速センサに繋がっているハーネスの事ならわかります。 ＥＣＵには26ピン16ピン22ピンと3つのコネクタがありますのでその内の16ピンの12番 （黄/青）がそうです。 ＥＣＵは助手席足元の発煙筒の裏にあります。 見当外れのレスでしたら済みません。 かつ さん お返事有り難う御座います。 16ピンの12番（黄/青）に結線すれば宜しいのでしょうか？ 何もわからずすいません・・・。 とも＠PRO.3 さん ＥＣＵから車速パルスを取るためには以下の作業を行います。 １．助手席側にある発煙筒と発煙筒を固定するフックを外します。 ２．ダッシュボード下にあるクリップを外します。 ３．カウルサイドを外し、フロアーマットをめくるとＥＣＵが見えてきます。 ４．ＥＣＵカバー・ＥＣＵを順に外してやることによって配線を見ることが出来ます。 その中にある青と黄色の配線に圧着式コネクターをかますことで車速パルスを取ること が出来ます。 |
|
|
